CMU-15445-proj2-checkpoint1(B+ tree index)

0. 前言

从这个proj开始,难度上升了很多个档次,做起来明显吃力。

proj2要求实现一个线程安全的B+ tree。收货满满。

1. 要求

proj2的checkpoint1要求实现B+ tree的节点class,包括internal page和leaf page,以及它们的公共父类parent page。之后在此基础上实现B+ tree的insert和point search。

点这里查看详细要求

2. 题解

虽然我之前说过所有projects都不会透漏代码,但是结合我的做题体验来说,我是参考了不少博文和代码才做出来的。所以本文除了记录坑点外,也会贴部分关键的代码或伪代码。对于才开始做的朋友来说,checkpoint1肯定是无从下手的,因为他只是提供了一些函数和注释,不明白具体该做什么。比如下面这个函数:

image-20211020163441531

如果没有做完整个proj,起手就写它的话,我是不知道如何下手的。建议阅读下整个public的函数作用,leaf page同理,然后从b_plus_tree.h/cpp入手。

ok, 建议说完,额外推荐一些学习资料,主要是B+树相关:

  1. geeksforgeeks上的B+树文章:这里, 只是介绍了B+树的概念和插入操作代码。
  2. B+树删除操作视频:这里
  3. B+树删除操作文章:这里
  4. B+树开源源码:这里
  5. cmu15445课程参考书籍:database system concepts

额外推荐知乎文章中提到的群,我在里面受到了不少帮助,群主在piazza上开设的讨论帖也能找到不少帮助资料。

这里

2.1 B+ tree parent page

这个类实现起来很方便,要说明的只有两点:

  1. size_这个成员变量说的是一个节点的孩子指针个数,而不是key的个数。
  2. GetMinSize函数,获取一个节点中最少的孩子指针个数是多少 。

这个给个总结表:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
根据书籍p665(DataBase System Concepts第7版)所说,如果规定阶数(也就是一个节点的最大指针分支数量)为n,则
+--------+--------------------------+--------------+------------------------+
| type | 最多key | 最多pointers | 最少pointers |
+--------+--------------------------+--------------+------------------------+
| 叶子 | n-1 | n | (n-1)/2 向上取整 |
+--------+--------------------------+--------------+------------------------+
| 非叶子 | n-1 | n | n/2 向上取整 |
+--------+--------------------------+--------------+------------------------+
| root | n-1(非叶子)或n(叶子)) | n | 1(叶子)或2(非叶子) |
+--------+--------------------------+--------------+------------------------+
root节点是特殊的,首先root不用满足节点数量低于一半时分裂,其次
root节点可能是叶子节点,也可能是非叶子节点。如果root节点作为叶子节点,
则key和value的数量一样,此时min size = 1;如果root节点作为非叶子节点,
则key数量=value数量-1,此时min size = 2

所以GetMinSize的实现为:

1
2
3
4
5
6
7
8
9
int BPlusTreePage::GetMinSize() const {
if (IsRootPage()) { /* root 节点特殊,需要单独考虑 */
return IsLeafPage() ? 1 : 2;
}
return (IsLeafPage() ? max_size_ : (max_size_ + 1)) / 2;
}

// 额外附上IsRootPage的实现
bool BPlusTreePage::IsRootPage() const { return this->parent_page_id_ == INVALID_PAGE_ID; }

2.2 B+ tree internal Page

internal page作用为route,value的个数=max_size, key的个数=max_size - 1。 所以key的索引应该从1号位置开始。主要说一下我认为在Checkpoint1中需要实现的重点函数:

  1. ValueIndex表示在array数组中找到 array[i].second == 传入的valuei, 由于value不是有序的,所以目前只能线性扫描

  2. Lookup 表示在array数组中找到最大的一个K,这个K满足足K<=key,然后返回这个K的对应V。 采用 二分查找即可。

  3. PopulateNewRoot表示this指针所代表的的节点为root节点,且目前size=0, 这个函数要做的工作是设置root节点的左孩子和右孩子分别为old_valuenew_value

  4. InsertNodeAfter这个没什么好说的,在old_value后面插入new_keynew_value

  5. MoveHalfTo, 这个函数将在后续实现B+ tree的插入分裂时使用,初看这个函数不知道如何移动,是移动this node的前半段数据,还是移动this node的后半段数据? 所以当时我是参考了别人代码,最后知道了是将this node的后半段数据移动到recipient中。参考代码如下:

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    /*
    * Remove half of key & value pairs from this page to "recipient" page
    */
    INDEX_TEMPLATE_ARGUMENTS
    void B_PLUS_TREE_INTERNAL_PAGE_TYPE::MoveHalfTo(BPlusTreeInternalPage *recipient,
    BufferPoolManager *buffer_pool_manager) {
    /*
    拆分后,将this->page中节点的一半移动到recipient中
    +----------+ +------------+
    |this page ---> recipient |
    +----------+ +------------+
    */

    int size = GetSize();
    int remain_size = size / 2;
    recipient->CopyNFrom(array + remain_size, size - remain_size, buffer_pool_manager);
    SetSize(remain_size);
    }
  6. CopyXXXFrom相关函数,这几个函数主要从拷贝一份数据到this node。 只不过要注意的是,拷贝key value的同时,还需要更改value所代表的的节点的parent_page_id为this->page_id。 如CopyLastFrom函数的参考代码实现:

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    /* Append an entry at the end.
    * Since it is an internal page, the moved entry(page)'s parent needs to be updated.
    * So I need to 'adopt' it by changing its parent page id, which needs to be persisted with BufferPoolManger
    */
    INDEX_TEMPLATE_ARGUMENTS
    void B_PLUS_TREE_INTERNAL_PAGE_TYPE::CopyLastFrom(const MappingType &pair, BufferPoolManager *buffer_pool_manager) {
    PushBack(pair.first, pair.second); // 这个函数是自己添加的
    SetParentToMe(pair.second, buffer_pool_manager); // 将pair.second所代表的节点的parent_page_id设置为this->page_id
    }

    INDEX_TEMPLATE_ARGUMENTS
    void B_PLUS_TREE_INTERNAL_PAGE_TYPE::SetParentToMe(page_id_t page_id, BufferPoolManager *buffer_pool_manager) {
    Page *page = buffer_pool_manager->FetchPage(page_id);
    // 注意对一个page的访问,需要通过buffer_pool_manager来管理
    BPlusTreePage *bp_tree_page = reinterpret_cast<BPlusTreePage *>(page);
    bp_tree_page->SetParentPageId(this->GetPageId());
    // 访问完成后,还需要unpin
    buffer_pool_manager->UnpinPage(page_id, true);
    }

ok,重点函数就这些。

2.3 B+ tree leaf page

leaf page是用于真实存储数据的。key和value的个数都=max_size,所以leaf page的key扫描从索引号0开始。其余函数和internal page类似。

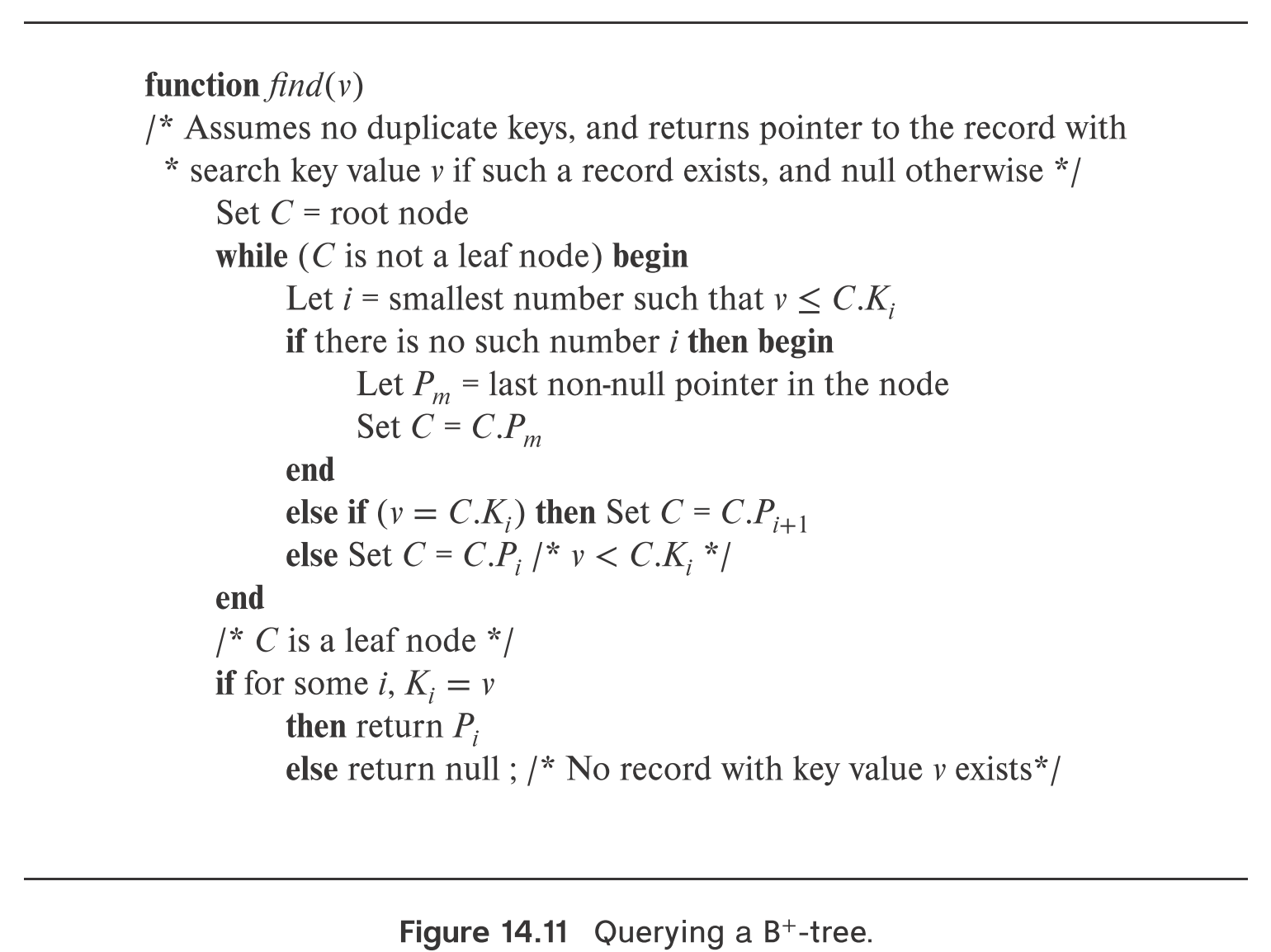

B+ tree的点查询还是相对简单的,贴一下书中提到的伪代码:

image-20211020171734980

为了实现Search(GetValue),需要实现FindLeafPage, 实现 FindLeafPage 函数后,GetValue函数就非常简单了。

这里贴一个实现:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
/*
* Return the only value that associated with input key
* This method is used for point query
* @return : true means key exists
*/
INDEX_TEMPLATE_ARGUMENTS
bool BPLUSTREE_TYPE::GetValue(const KeyType &key, std::vector<ValueType> *result, Transaction *transaction) {
if (IsEmpty()) {
return false;
}
/* find leaf page */
LeafPage *leaf_page = reinterpret_cast<LeafPage *>(FindLeafPage(key));
ValueType value;
bool ret = leaf_page->Lookup(key, &value, comparator_);
if (ret) {
result->push_back(value);
}
/* release */
buffer_pool_manager_->UnpinPage(leaf_page->GetPageId(), false);
return ret;
}

最后就是checkpoint1的重头戏,实现insert函数,因为insert涉及到分裂,所以要实现以下函数:

  1. StartNewTree如果当前tree还是空的,则调用本函数,生成root节点。
  2. InsertIntoLeaf,如果当前tree非空,则将key,value插入到叶节点。

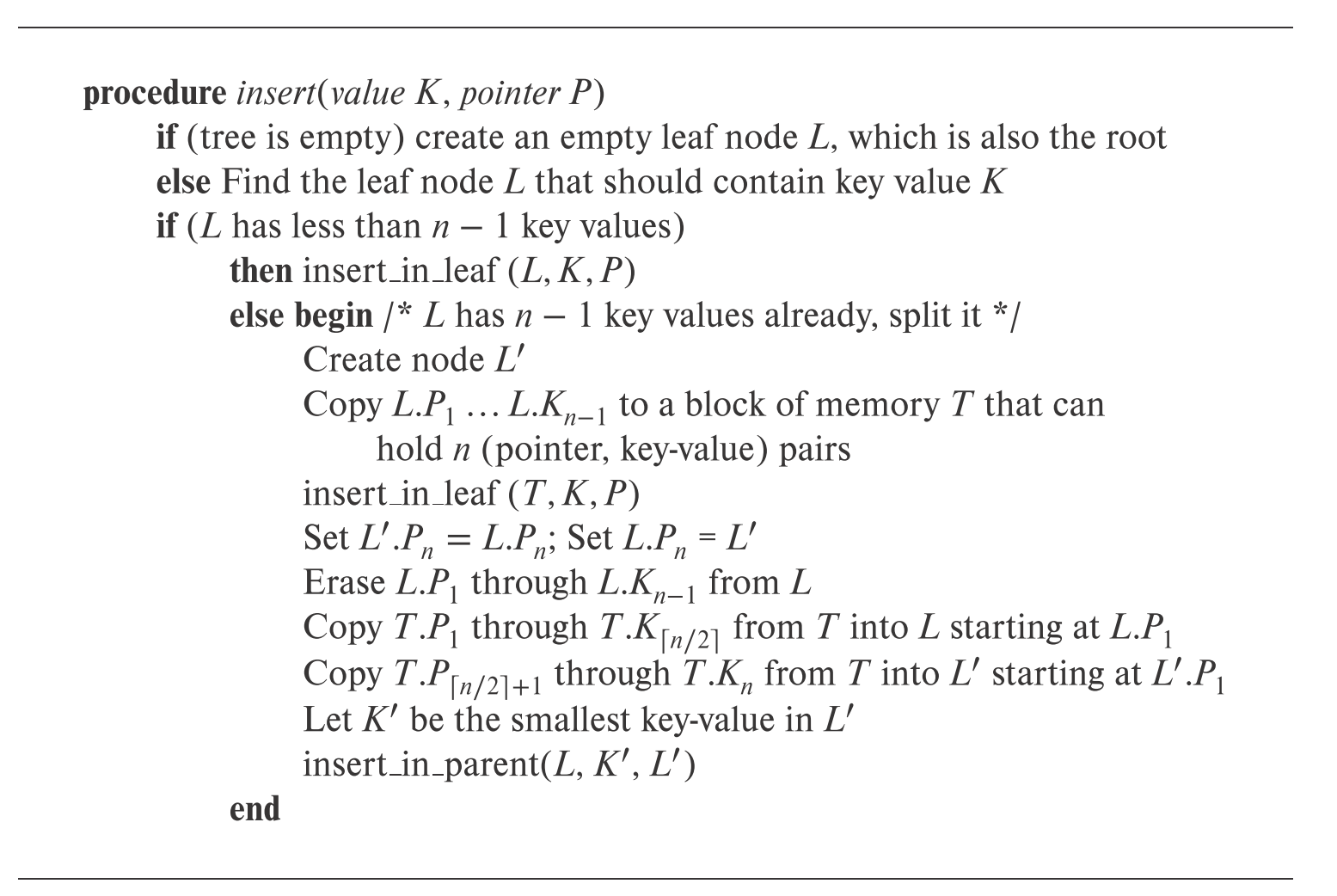

贴一个伪代码:

image-20211020172110639

具体实现时,无需将整个旧节点都拷贝一份,然后再一半一半的分别拷贝到两个孩子节点。只用将原本满的节点当作左孩子,然后申请一个右孩子即可。

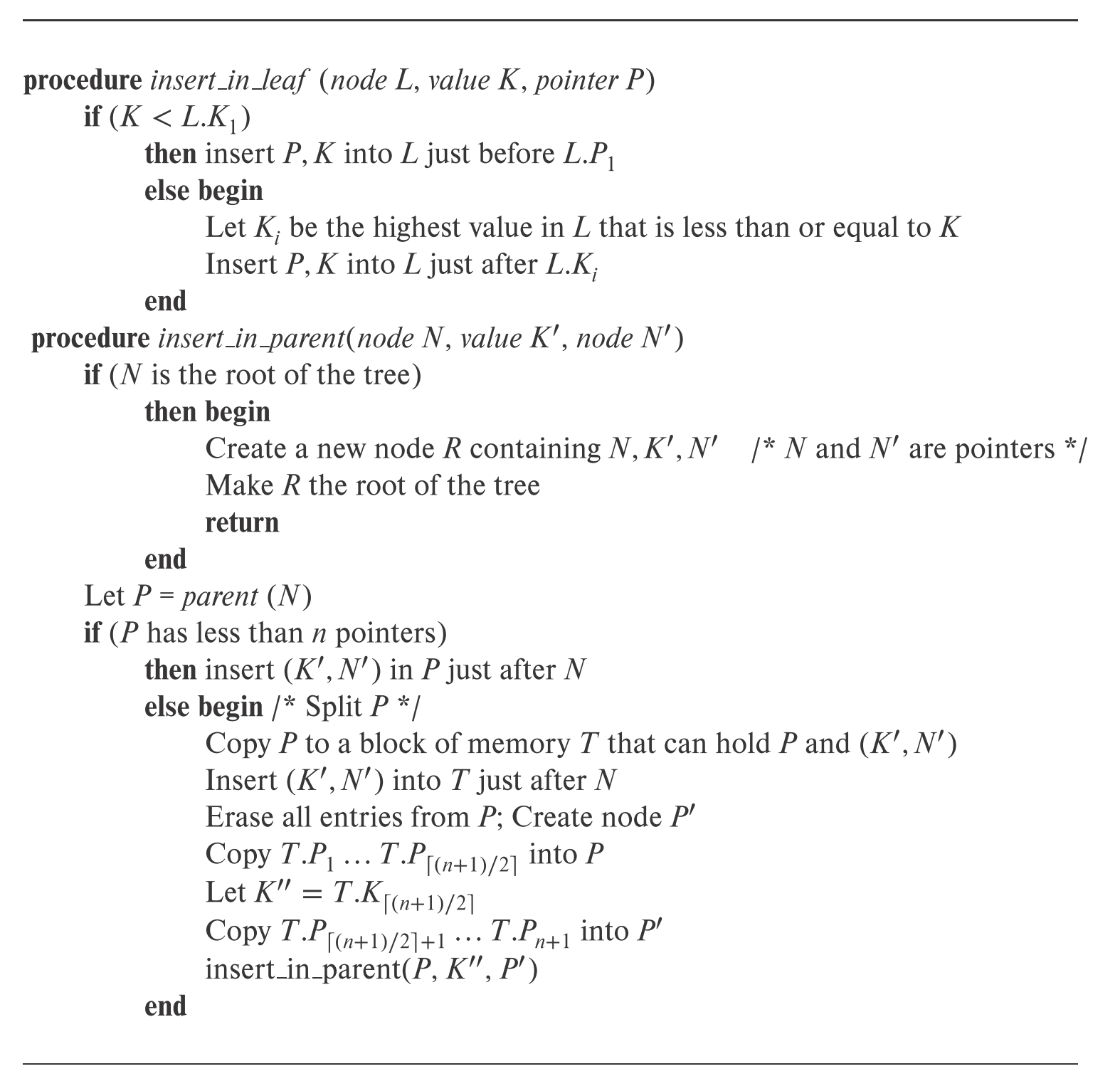

然后是两个子函数:

image-20211020172234281

额外关注,proj中的B+ tree是不支持重复key插入的,所以在真正执行插入前,可以Lookup一次key是否已经存在叶节点中,如果已经存在则直接return

这里贴一下InsertIntoLeaf中的核心代码:

1
2
3
4
5
6
7
8
9
10
11
12
LeafPage *left_page = leaf_page;
LeafPage *right_page = Split<LeafPage>(left_page);
right_page->SetNextPageId(left_page->GetNextPageId());
left_page->SetNextPageId(right_page->GetPageId());

/* Insert to parent */
KeyType key2parent = right_page->FirstKey();
InsertIntoParent(left_page, key2parent, right_page);

/* unpin pages */
buffer_pool_manager_->UnpinPage(left_page->GetPageId(), true);
buffer_pool_manager_->UnpinPage(right_page->GetPageId(), true);

先分裂,然后取右孩子的第一个key,插入到parent节点中。

Split函数:

image-20211020172533942

Split时,叶节点和内部节点需要单独处理。

最后是InsertIntoParentInsertIntoParent是一个递归函数。关键点:

  1. 如果old_node已经是root page,那么直接生成新的root page,并设置old_node, new_nodeparent_page_id
  2. 如果old_node不是root page, 需要找到parent_page, 执行插入,然后检查parent_page是否已满,如果满递归分裂插入。

其中第2点中所说的是否已满的判断条件为:

1
2
3
4
5
6
7
8
9
if (parent_page->GetSize() == parent_page->GetMaxSize() + 1) {
InternalPage *left_page = parent_page;
InternalPage *right_page = Split<InternalPage>(left_page);
/* 提升右节点的第一个key */
KeyType key2parent = right_page->KeyAt(0);
// right_page->Remove(1);
InsertIntoParent(left_page, key2parent, right_page);
xxx
}

为什么是 max_size + 1?

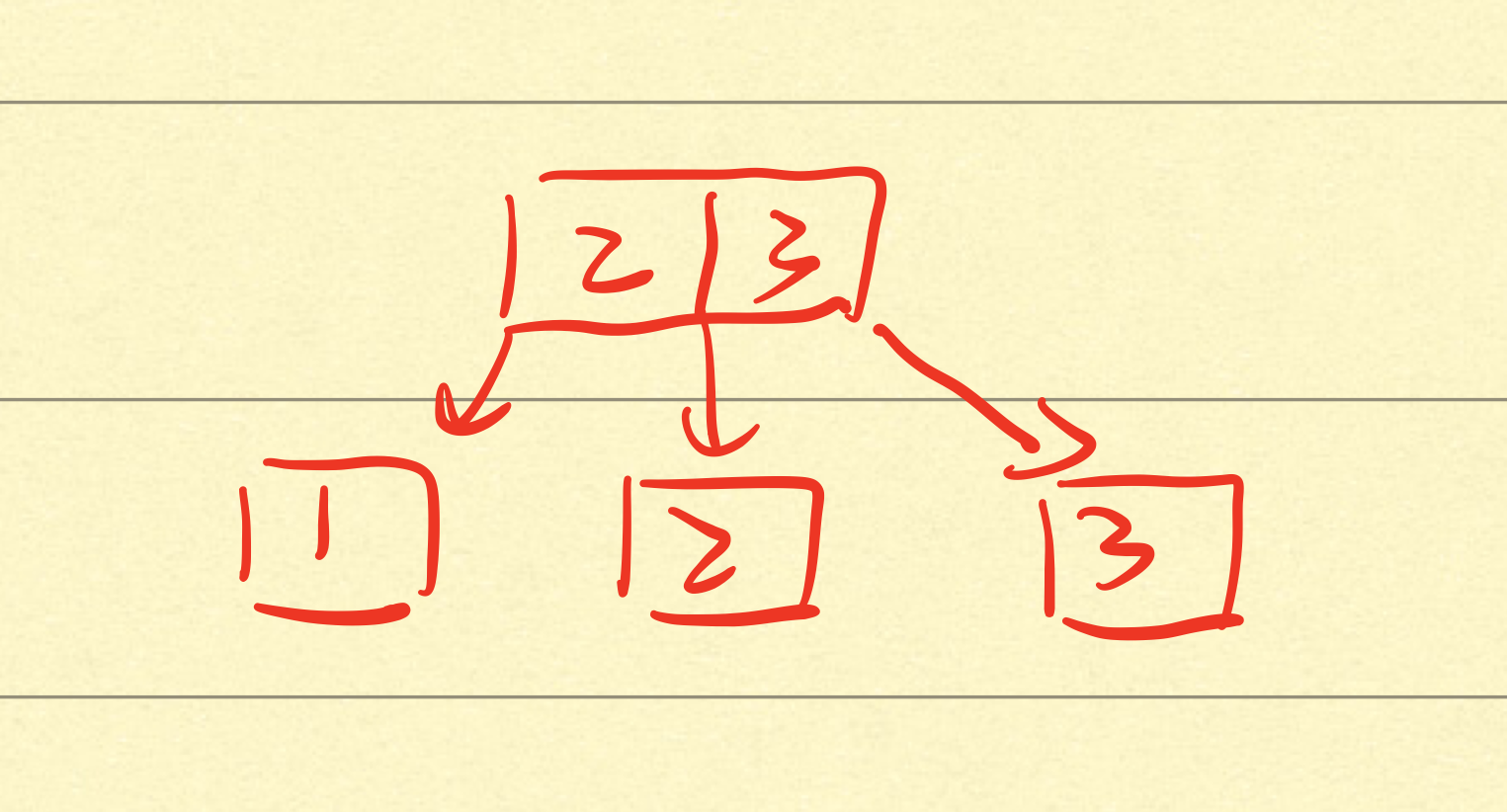

首先这里的parent_page肯定内部节点。现在考虑如下的场景:如果tree初始化的leaf_max_size=2, internal_max_size=3。 之后依次插入1,2,3。 插入2时,[1,2]这个节点将分裂一次,得到root节点[2], 叶节点[1]和[2]。 然后插入3, 此时[2,3]这个节点会分裂一次,叶节点为[1],[2],[3]。 同时内部节点为[2,3], 此时内部节点因为达到了max_size=3(因为三个孩子),所以再次触发分裂,不过此时是没办法分裂的。结果如下图:

image-20211020173046320

[2,3]这个节点是不可能分裂出去的。

此时你可能要问,强制要求internal_max_size 不能小于3,即必须>=4不就可以了吗。这个不行,因为官方提供的测试用例中,有一句:

image-20211020173208103

所以,实现中必须兼容internal_max_size=3的情况。

那内部节点的分裂时机设置为size == max_size + 1有什么问题? 有问题,那就是可能产生越界的情景。默认为的INTERNAL_PAGE_SIZE为:

1
#define INTERNAL_PAGE_SIZE ((PAGE_SIZE - INTERNAL_PAGE_HEADER_SIZE) / (sizeof(MappingType)))

所以当插入第max_size + 1个元素时,实际上是插入到下一个page去了。

那该怎么处理?两种方案:

  1. 先检查是否可能造成分离,如果会,则先分裂,再插入。这种方案可行,但是实现麻烦。
  2. 修改INTERNAL_PAGE_SIZE的默认值,留一个空槽出来即可。

这里采用方案2,修改下宏定义即可:

1
#define INTERNAL_PAGE_SIZE (((PAGE_SIZE - INTERNAL_PAGE_HEADER_SIZE) / (sizeof(MappingType))) - 1)

3. 其它坑

如果一切梳理,至此你可以通过本地print test,通过dot filegraphviz绘制出自己的B+ tree。 但是可能提交到 gradescope 上只能得到20分。 在memory_test上会丢失10分。

原因大概率是是因为 buffer_pool_manger这个类有点问题,即使顺利通过了proj1,也是有可能有问题。常见问题有两个:

  1. UnpinPageImpl实现中,对于 page_table找不到的 page_id ,需要返回true
  2. DeletePageImpl实现中,处理 擦除page_table中的元素,归还到free_list中以外,还需要从 replacer_中踢出相应的 frame_id

ok,大概就是这么多。
